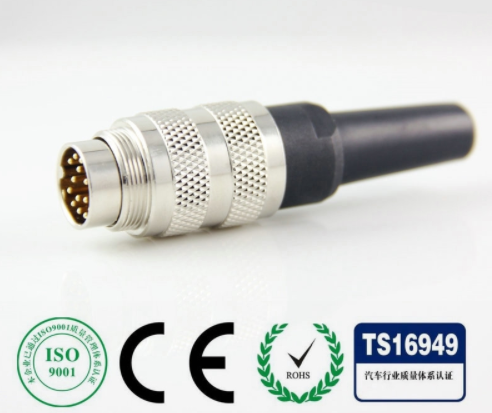

aisg基站M16航空插头
AISG连接器广泛应用在医疗、传感器、自动化、通讯等领域,特别适合于3G电调天线，塔放和基站设备。防水等级; IP67
aisg基站M16航空插头设计标准为符合DIN EN 61076-2-106标准,为当前工厂自动化领域最常用的连接器，其主要为工厂自动化传感器与执行器所开发设计，广泛应用于传感器、机械手、电机马达、包装与传送系统、户外LED模块、安全光栅光幕、轨道交通、现场总线端口、船舶雷达与导航系统，机新能源信号控制等应用领域。上海科迎法电气科技有限公司M16连接器（线端）成型式连接器，可满足：防水、防油、耐寒、抗水解、耐腐蚀、耐磨、耐插拔，以及EMC 360度全屏蔽等性能要求。
技术参数
|
Pin针数 |
2 |
3DIN |
4 |
5 |
5DIN |
6DIN |
7 |
7DIN |
8DIN |
12 |
14 |
19 |
24 |
|
锁定方式 |
screw M16*0.75 |
||||||||||||
|
终端 |
solder ， moulded on cable |
||||||||||||
|
线规（ mm 2) |
max,0.75 |
max,0.25 |
0.14 |
||||||||||
|
AWG线规 |
max,20 |
max,24 |
26 |
||||||||||
|
防护等级 |
IP67 |
||||||||||||
|
插拔次 |
>500 mating cycles |
||||||||||||
|
工作温度 |
+85 ℃ |
||||||||||||
|
工作温度 |
-25 ℃ |
||||||||||||
|
电气参数 |
|||||||||||||
|
额定电压 |
250V |
60V |
250V |
125V |
60V |
||||||||
|
污染程度 |
3 |
||||||||||||
|
测试电压 |
1750V |
550V |
750V |
910V |
550V |
||||||||
|
额定电流（40℃） |
7A |
6A |
5A |
3A |
1A |
||||||||
|
接触电阻 |
5mΩ |
3mΩ |
|||||||||||
|
绝缘电阻 |
≥ 10³MΩ |
||||||||||||
|
材料 |
|||||||||||||
|
Pin针 |
CuZn |
||||||||||||
|
插座接触 |
CuSn |
||||||||||||
|
接触镀层 |
Au |
||||||||||||
|
温度上线 |
PA66(UL 94V-0) |
||||||||||||
|
触点 |
PA66(UL 94V-0) |
||||||||||||
|
电缆护套材料 |
PVC or PUR |
||||||||||||
|
螺钉 |
CuZn |
||||||||||||
|
螺母 |
CuZn |
||||||||||||
